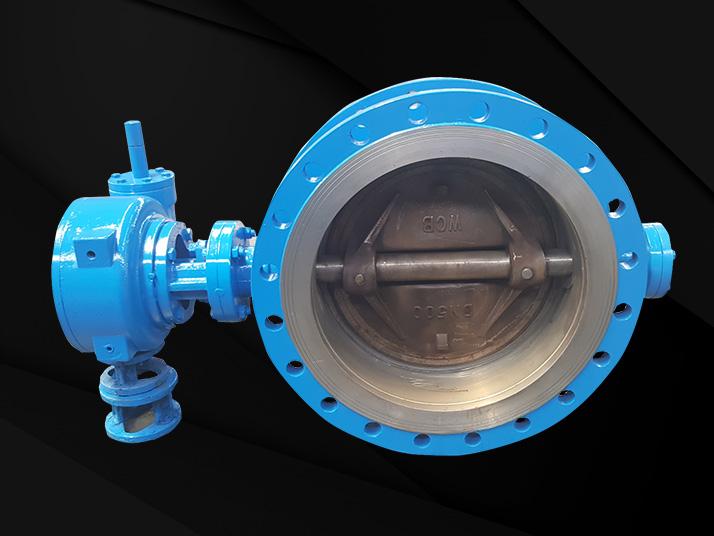

三偏心雙向金屬硬密封蝶閥D36943sH

買蝶閥就選中南閥門，專車接送到廠參觀考察

型號：D36943sH

通徑：

適用介質：石油、化工、冶金、水電

應用范圍：適用于需要雙向密封、頻繁啟閉、高可靠性要求的食品、飲料、醫藥、化工等

13523022266: 7*24小時服務熱線

在線咨詢報價

產品介紹

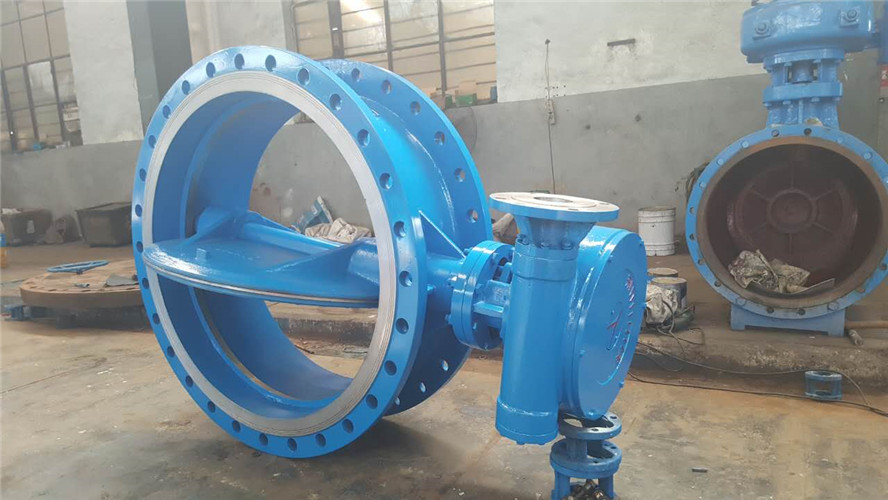

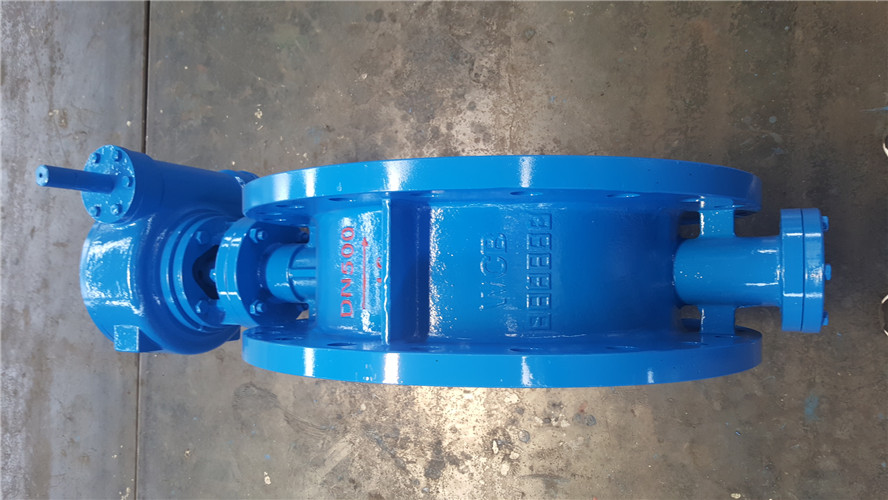

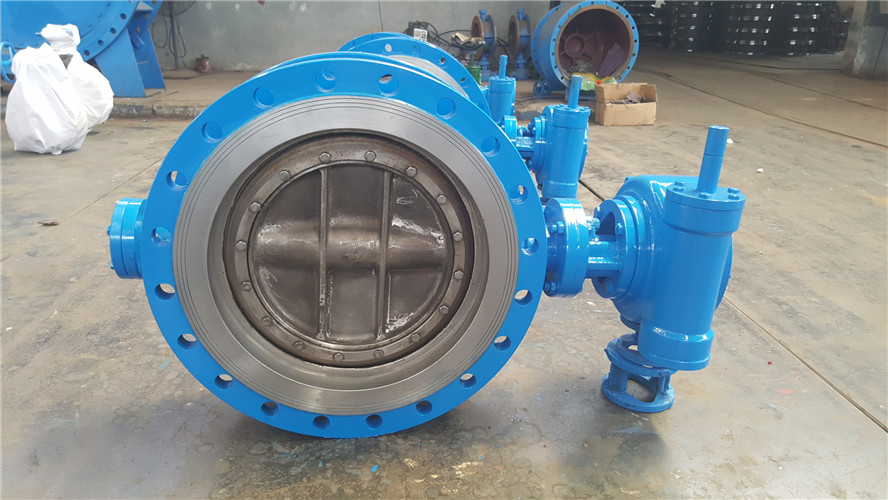

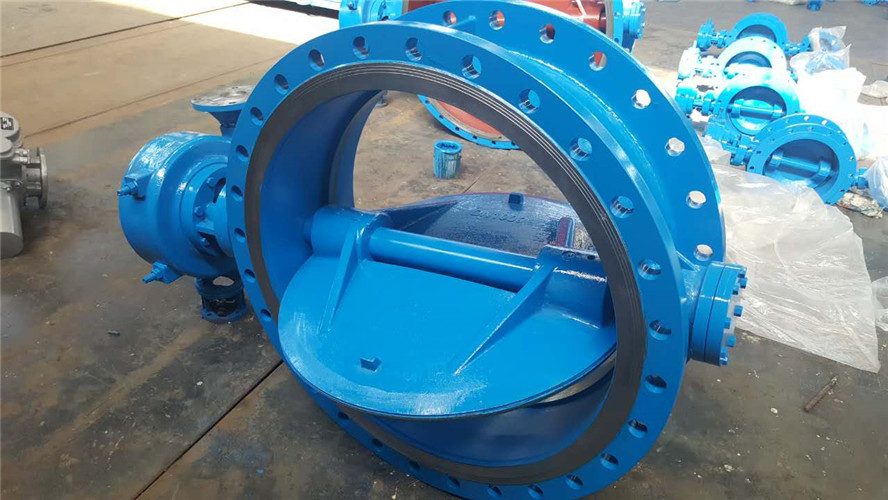

三偏心雙向金屬硬密封蝶閥

三偏心雙向高性能蝶閥的密封面材料有合金鋼、聚內脂、橡膠、聚四氟乙烯密封四種；連接方式除了對夾式外還有法蘭式；三偏心雙向高性能蝶閥的驅動形式除了電動之外還有：手動,蝸輪桿傳動,氣動等。

產品結構特點

該閥的蝶板在啟閉過程中，實現了蝶板密封圈與閥座密封面之間的無滑動磨擦·卡擠，密封面上的壓力角大于磨擦角，采用了“徑向動平衡密封系”設計，是蝶板開啟阻力*低。啟閉過程中蝶板密封面沿360°圓周各點可以瞬間快速完成，逐點接觸和逐點脫離。開啟密封即可分離，快速準確實現關閉接觸自動相吻合的密封動作。

調節型多層次·全金屬硬密封蝶閥由于密封面采用多重密封和整體全金屬密封，經過高精度機械加工成橢圓形截面密封環，它與閥座金屬密封面組成密封副。

本蝶閥采用高性能復合材料密封副，或者堆焊合金鋼密封副、零泄漏、長壽命；確保了閥門的雙向密封，徹底解決了偏心蝶閥只能單向密封的問題。本蝶閥即有三偏心蝶閥的所有優點，又具有高可靠的雙向密封。

閥體材料

本蝶閥的閥體材料主要采用：M02Ti 316 12CrMoV WC6 WC9 1Cr18Ni9Ti 304 WCB碳鋼

主要用途

本蝶閥適用于需要雙向密封、頻繁啟閉、高可靠性要求的食品、飲料、醫藥、化工等
純凈管路和石化、電力、合金、交通、大型建筑等領域的重要管道。閥門作啟閉或調節流量用

技術參數

三偏心雙向硬密封蝶閥主要技術參數

公稱通經DN（mm)	50～2000
公稱藥理PN（Mpa)	0.6	1.0	1.6	2.5
密封試驗(Mpa)	0.66	1.1	1.76	2.75
強度試驗(Mpa)	0.9	1.5	2.4	3.75
適用溫度	碳鋼：-29℃～425℃ 不銹鋼：-40℃～650℃
適用介質	水、空氣、天然氣、油品及弱腐蝕性流體
泄漏率	符合GB/T13927-92標準
驅動方式	蝸輪傳動、電動、氣動、液動

三偏心雙向硬密封蝶閥主要零部件材料

零件名稱	材料
閥體	WCB、合金鋼、不銹鋼
蝶板	WCB、合金鋼、不銹鋼
閥軸	2Cr13不銹鋼、合金鋼
密封圈	不銹鋼圈
填料	柔性石墨

三偏心雙向硬密封蝶閥采用標準

制造標準	JB/T 8527-97
法蘭標準	GB9113-2000
結構長度標準	GB12221-89
檢驗標準	GB/T 13927-92

D343H-10/16/25/蝸輪傳動硬密封蝶閥主要外形連接尺寸 (單位:mm)

公稱通經(DN)	主要尺寸			法蘭尺寸和螺栓規格
	主要尺寸			1.0MPa			1.6MPa			2.5MPa
	L	H1	H	D	D1	n-Фd	D	D1	n-Фd	D	D1	n-Фd
50	108	350	112	165	125	4-18	165	125	4-18	165	125	4-18
65	112	370	115	185	145	4-18	185	145	4-18	185	145	8-18
80	114	380	120	200	160	4-18	200	160	8-18	200	160	8-18
100	127	420	138	220	180	8-18	220	180	8-18	235	190	8-22
125	140	460	164	250	210	8-18	250	210	8-22	270	220	8-26
150	140	555	175	285	240	8-22	285	240	8-22	300	250	8-26
200	152	760	200	340	295	8-22	340	295	12-22	360	310	12-26
250	165	830	243	395	350	12-22	405	355	12-26	425	370	12-30
300	178	895	250	445	400	12-22	460	410	12-26	485	430	16-30
350	190	950	280	505	460	16-22	520	470	16-26	555	490	16-33
400	216	1190	305	565	515	16-26	580	525	16-30	620	550	16-36
450	222	1255	350	615	565	20-26	640	585	20-30	670	600	20-36
500	229	1305	380	670	620	20-26	715	650	20-33	730	660	20-36
600	267	1340	445	780	725	20-30	840	770	20-36	845	770	20-39
700	292	1520	480	895	840	24-30	910	840	24-36	960	875	24-42
800	318	1710	530	1015	950	24-33	1025	950	24-39	1085	990	24-48
900	330	1810	580	1115	1050	28-33	1125	1050	28-39	1185	1090	28-48
1000	410	1960	650	1230	1160	28-36	1255	1170	28-42	1320	1210	28-56
1200	470	2250	760	1455	1380	32-39	1485	1390	32-48	1530	1420	32-56
1400	530	2435	850	1675	1590	36-42	1685	1590	36-48	1755	1640	36-62
1600	600	2780	1030	1915	1820	40-48	1930	1820	40-56	1975	1860	40-62
1800	670	3020	1230	2115	2020	44-48	2130	2020	44-56	2195	2070	44-70
2000	760	3270	1350	2325	2230	48-48	2345	2230	48-62	2425	2300	48-70
